民居小区中的太阳能采暖系统--五户联排系统

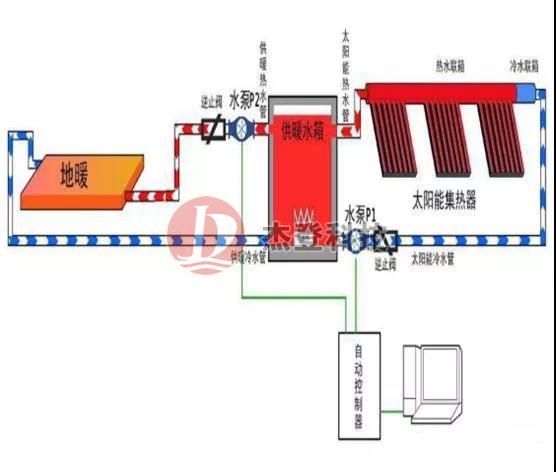

五户联排系统由太阳能集热单元、电辅助、储热水箱、地暖、循环泵控制(含远程监控)等系统组成。集热单元配置真空管集热单元40组,每组30只Φ58,1.8m真空管,连接至供暖水箱。供暖水箱根据五户系统总容积配置为2吨,冷水端连接集热循环水泵P1、逆止阀与集热单元的另一端连接构成一路循环系统。供热循环系统通过水泵P2将供暖水箱中的热水循环至建筑物内供暖终端PPR地盘管,把热量导入建筑物内,使建筑物内温度达到设计的要求。详见下图。民居小区系统,按5户一套,每套配置同五户联排项目。
两个系统均实现全自动控制、无人值守。五户联排实现了既有建筑改造降耗,冬季室内平均温度20℃±2℃,夏季室内温度不超过28℃,有冬暖夏凉的效果。由于供暖费用低廉,采暖期前后适当延长,共延长1.5个月时间,全年供暖期达到6.5个月。民居小区供暖季室内平均温度15-20℃。供暖时间:6个月。舒适度较燃煤采暖大大提高。
经济性
初投资:五户联排太阳能供暖系统初投资3.5万元,折合350元/m2,每户旧房节能改造费4万,省、市、区政府每户补贴6.5万,农户自筹1万。民居小区初投资550万元,折合200元/m2,新建65%的节能建筑,无建筑节能改造费。
运行费:五户联排村民过去自己买煤供暖,每户平均4吨,需要花费2400元,折合4.4元/ m2。经过两个采暖季验证,平均每户每年循环泵运转耗电170度,约合88元,项目承担单位收取每户每年运行维护费300元,每户每年供暖运行费388元,折合3.6元/ m2。民居小区供暖费用2元/ m2。两项目百姓采暖费均低于燃煤供暖。
总结分析
⑴建筑保温是采暖工程的一部分,应借助相关政策与清洁供暖同步实施改造。
⑵再次证明适当扩大规模可以降低初投资;
⑶形成市场化服务模式特别是利用物联网平台技术进行市场化服务是未来方向。
